Hace unas semanas, la empresa Isover daba a conocer el ganador de su IV Premio Eficiencia Energética Isover que, en esta edición y por decisión unánime del jurado, ha recaído en la Casa Eficiente MZ del estudio Calderon Folch Sarsanedas.

En este proyecto, Pilar Calderón, Marc Folch y Pol Sarsanedas se enfrentaron al reto de «intervenir una vivienda, construida en 1918, conservando la volumetría y la fachada original a la calle, pero mejorando sus prestaciones de confort térmico y acústico.» Los sistemas constructivos y los materiales utilizados en la rehabilitación han permitido alcanzar el objetivo y disminuir -al mismo tiempo- la demanda energética de 171 kWh/m2a a 17 kWh/m2a (rehabilitación energética de factor 10), transformando así una edificación tradicional existente en una Casa Pasiva en sólo 120 días.

La dificultad de la operación de rehabilitación y transformación se vio incrementada por tres factores: la mala orientación de la vivienda y la poca libertad volumétrica (se trata de una vivienda entre medianeras con el jardín a noreste), un presupuesto acotado y un plazo de ejecución ajustadísimo. Estos tres puntos fueron tenidos muy en cuenta por los miembros del jurado al considerar que aportaban «un plus de dificultad para las soluciones sostenibles (imposibilidad de elegir orientación óptima, localización parcial en zonas de sombra, dificultad de acceso de los equipos a las zonas de trabajo, etc.).»  También quisieron destacar el «carácter ejemplar y pedagógico» del proyecto, además de «sus características intrínsecas ya valoradas.»

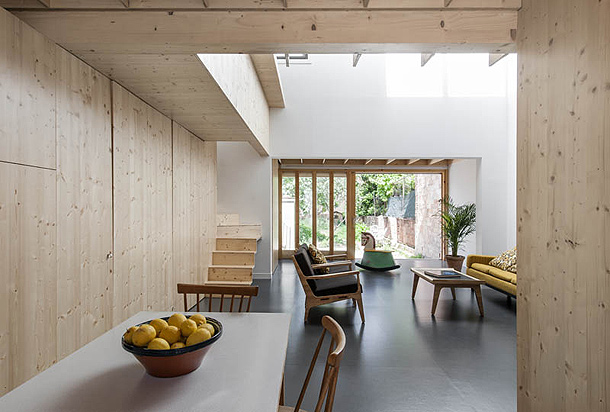

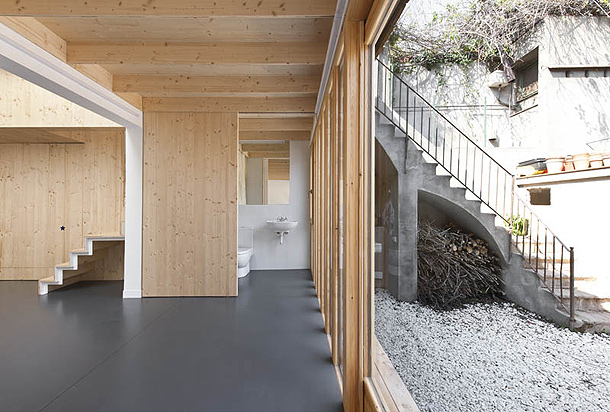

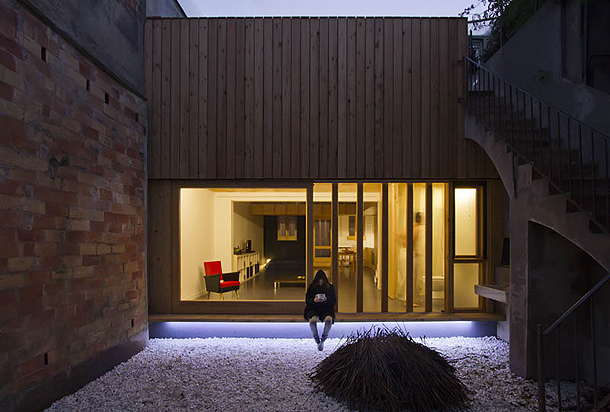

El diseño de la sección permitió al equipo de arquitectos reorientar la vivienda. Un nuevo lucernario hace las funciones de captador solar y lumínico, a la vez que garantiza una ventilación natural cruzada evitando la estratificación térmica y sirve de soporte para las placas solares que se instalaron. La ubicación de este elemento organiza un altillo, al que provee de vistas, luz y ventilación. Además, una gran ventana hacia el jardín introduce profundidad espacial y proximidad en el diálogo visual entre interior y exterior.

El sistema de ventilación Zehnder Comforsystems instalado lleva aire fresco a todas las habitaciones al tiempo que transporta el aire usado, húmedo y contaminado, así como los olores, hacia el exterior. El intercambio de aire se realiza gracias a la ventilación transversal, sin corrientes de aire ni ruidos molestos, con la mayor efectividad posible.

Lee más sobre Zehnder en IM

Se optó por un sistema de construcción en seco y prefabricado en taller, que garantizara la máxima precisión en la ejecución y  el mínimo plazo de montaje en obra.  Se diseñaron los distintos elementos constructivos –cubierta, fachada, altillo, escalera, lucernario- como piezas prefabricadas en un taller de madera con sistema de control numérico. La cubierta se montó en un día, al igual que el lucernario, la fachada y el altillo.

Para conseguir las excelentes prestaciones de la vivienda, se han utilizado materiales de bioconstrucción, reduciendo el impacto ambiental y mejorando la biohabitabilidad. Así, la cubierta y la fachada al jardín se han construido a partir de un entramado estructural de madera local, paneles de madera OSB y26 cmde aislamiento térmico de lana de oveja y aislamiento térmico de fibras de madera; la fachada está revestida de madera de alerce y la cubierta con una tarima de pino termotratado. En el interior, el altillo es íntegramente de panel tricapa de abeto y el pavimento de planta baja de linóleo. La vivienda está dotada de placas solares para ACS y un sistema de ventilación mecánica de doble flujo con recuperación de calor con un 88% de rendimiento nominal.

.

Ficha técnica:

• Proyecto: Casa Eficiente MZ.
• Localización: Barcelona (España).
• Año: 2012.
• Arquitectos: Calderon Folch Sarsanedas (Pilar Calderon, Marc Folch y Pol Sarsanedas).
• Materiales:
• Cubierta y la fachada al jardín: entramado estructural de madera local, paneles de madera OSB y26 cmde aislamiento térmico de lana de oveja y aislamiento térmico de fibras de madera.

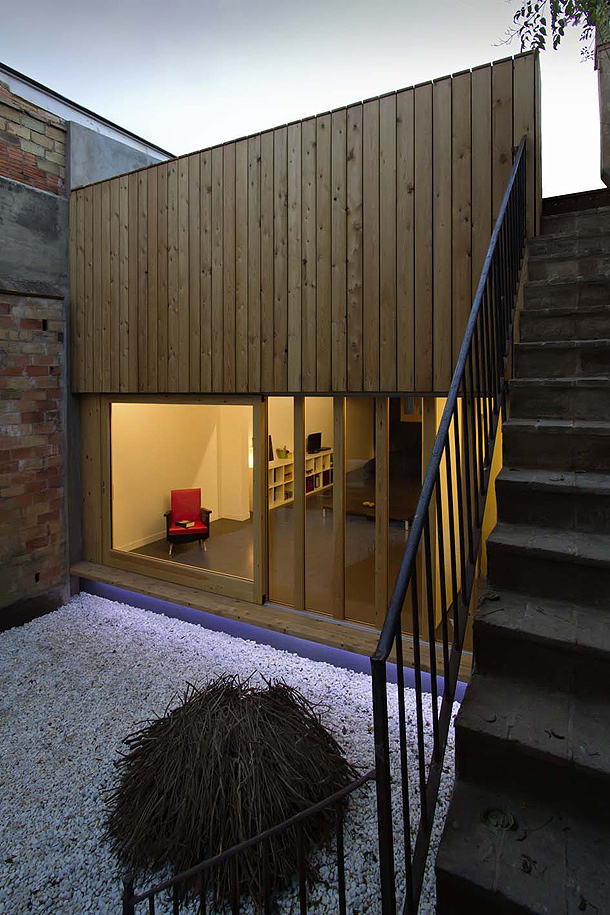

• Fachada: madera de alerce.
• Cubierta: tarima de pino termotratado.

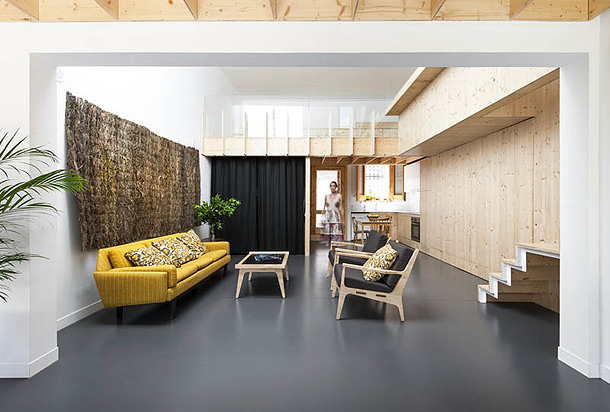

• Altillo: panel tricapa de abeto.
• Pavimento planta baja: linóleo.
• Fotografías de interior: Rodrigo Díaz Wichmann (www.diazwichmann.com).
• Fotografías de exterior: Pol Viladoms (www.polviladoms.com).

.

Planimetría:

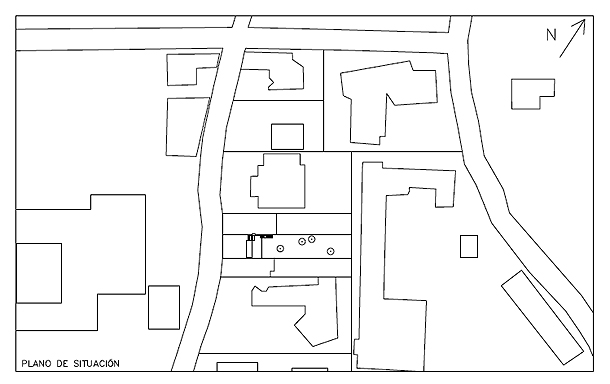

 Plano de localización

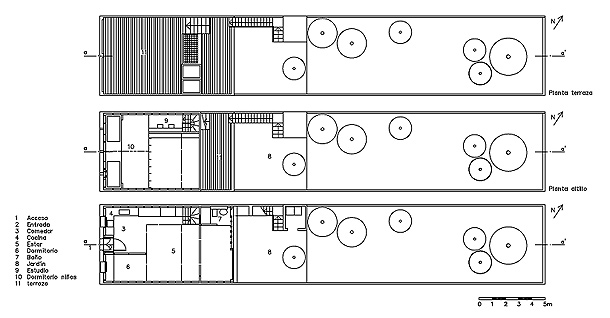

 Planta

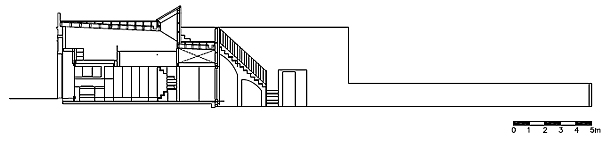

 Sección

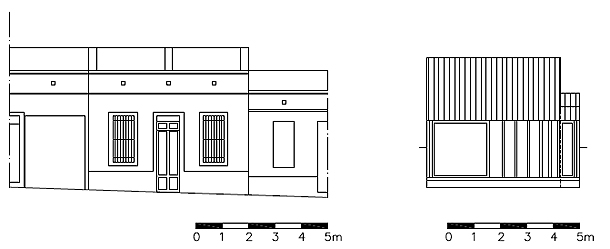

  Alzado calle y alzado jardín

Sobre Calderon Folch Sarsanedas arquitectes:

Calderon Folch Sarsanedas es un estudio de arquitectura de Barcelona, fundado en el año 2000 y distinguido con el premio AJAC 2004 y 2012 para jóvenes arquitectos. Sus responsables (Pilar Calderón, Marc Folch y Pol Sarsanedas)  llevan a cabo servicios integrales de arquitectura: edificación, proyectos urbanos, montajes efímeros, interiorismo, proyectos culturales en el ámbito público y en el privado.

.

Sobre los Premios Isover:

Los Premios Eficiencia Energética (Isover Energy Efficiency Awards 2013) promocionan los proyectos de nueva construcción o rehabilitación que destaquen por “su carácter innovador, respeto por el medioambiente y alta eficiencia energética.” Los galardones, organizados por la empresa especializada en soluciones de aislamiento sostenible Isover, están abiertos sólo a profesionales de la construcción, ya sean arquitectos, ingenieros, contratistas o propietarios, que hayan ejecutado proyectos teniendo en cuenta criterios de ahorro de energía y respeto por el medioambiente. Pueden presentarse de forma individual o en equipo, quedando limitada la presentación a un solo proyecto por participante.

Lee más sobre los Premios Isover en IM

Información e imágenes facilitadas por Calderon Folch Sarsanedas arquitectes y Zehnder
